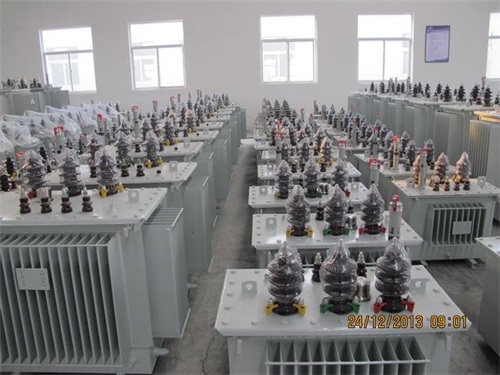

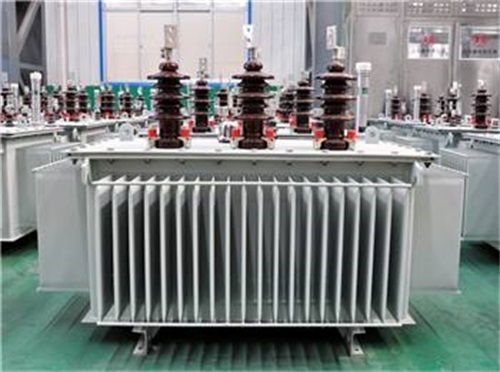

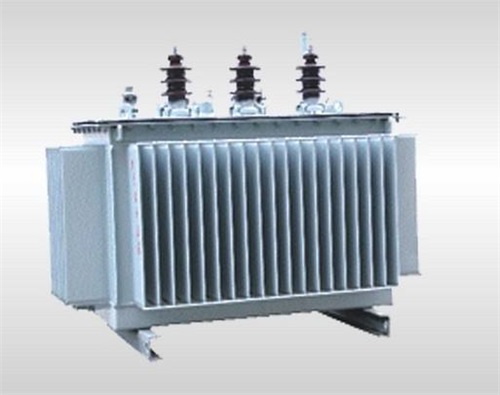

S11-2000KVA/10KV/0.4KV油浸式變壓器
作者：變壓器廠 日期：2020-07-17 人氣：138786
首先要說明的是變壓器的截面積是線圈所套住位置的截面積。如果你的鐵心面積(線圈所套住位置)為32*34=1088 mm2=10.88 cm2小型變壓器的簡易計算：
1，求每伏匝數
每伏匝數=55/鐵心截面
例如，你的鐵心截面=3.5╳1.6=5.6平方厘米
故，每伏匝數=55/5.6=9.8匝
2，求線圈匝數
初級線圈 n1=220╳9.8=2156匝
次級線圈 n2=8╳9.8╳1.05=82.32，可取為82匝
次級線圈匝數計算中的1.05是考慮有負荷時的壓降
3，求導線直徑
你未說明你要求輸出多少伏的電流是多少安?這里我假定為8V，電流為2安。
變壓器的輸出容量=8╳2=16伏安
變壓器的輸入容量=變壓器的輸出容量/0.8=20伏安
初級線圈電流I1=20/220=0.09安
導線直徑 d=0.8√I
初級線圈導線直徑 d1=0.8√I1=0.8√0.09=0.24毫米
次級線圈導線直徑 d2=0.8√I2=0.8√2=1.13毫米
要注意層間電壓絕緣，引出端絕緣問題。
每伏匝數=55/鐵心截面
例如，你的鐵心截面=3.5╳1.6=5.6平方厘米
故，每伏匝數=55/5.6=9.8匝
初級線圈 n1=220╳9.8=2156匝
次級線圈 n2=8╳9.8╳1.05=82.32，可取為82匝
次級線圈匝數計算中的1.05是考慮有負荷時的壓降
你未說明你要求輸出多少伏的電流是多少安?這里我假定為8V，電流為2安。
變壓器的輸出容量=8╳2=16伏安
變壓器的輸入容量=變壓器的輸出容量/0.8=20伏安
初級線圈電流I1=20/220=0.09安
導線直徑 d=0.8√I
初級線圈導線直徑 d1=0.8√I1=0.8√0.09=0.24毫米
次級線圈導線直徑 d2=0.8√I2=0.8√2=1.13毫米
要注意層間電壓絕緣，引出端絕緣問題。
