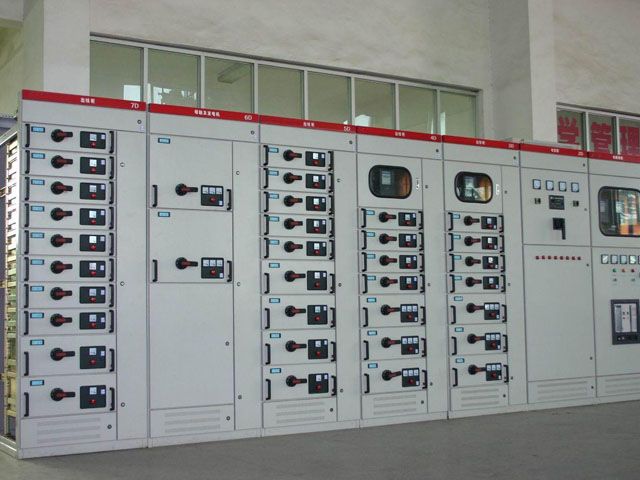

低壓開關柜

低壓開關柜底子分類及其工作特征
1、低壓開關柜電壓互感器的分類
一般電壓互感器的種類比照多，按照繞組數來區別可分為：雙繞組與三繞組，三繞組類的電壓互感器除了一、二次繞組外，還有一組輔佐組，其功用是輔佐二次繞組供應絕緣監測以及零序回路。按照相數來區別可分為：?jiǎn)蜗嗍脚c三相式，一般的單相式的電壓互感器額定電壓都控制在35kV及以上。按照設備地址來區別可分為：戶內式與戶外式，戶內式的電壓互感器都控制在35kV及以下。按照其絕緣和冷卻辦法來區別可分為：干式、澆注式、油浸式以及充氣式。干式（也稱浸絕緣膠）電壓互感器有結構簡略、無著火爆炸危險的利益，但是其絕緣強度比照低，一般只用于6kV及以下的室內設備。澆注式電壓互感器的利益是結構緊湊而且保護便當，一般適用于3-35kV的室內配電設備。油浸式電壓互感器的利益是絕緣性能好，可在10kV及以上的戶表里配電設備前進行運用。充氣式的電壓互感器多用于SF6全封閉組合電器中。
2、低壓開關柜電壓互感器的作用
電壓互感器的作用便是將高電壓按照一定比例聯絡，轉換成100V或者是等級更低的標準二次電壓，來為保護、計量以及表面設備的安全工作供應電能。一同，電壓互感器的另一個作用是將高電壓與工作人員隔絕開來。雖然電壓互感器的工作原理也是按照電磁感應原理進行的，但是其電磁結構的聯絡與電流互感器比照正好是相反情況。電壓互感器的二次回路是一種高阻抗回路，回路的阻抗大小抉擇二次電流的大小。一旦二次負載阻抗發作減小時，將增大其二次電流，一次電流則會自動增大一個分量，以此來堅持一、二次側之間電磁的平衡聯絡。換句話來說，電壓互感器便是一個約束結構及其運用辦法的格外變壓器。
3、低壓開關柜電壓互感器的變比
電壓互感器的變比，等于其一次額定電壓與二次額定電壓的比值，也等于一次繞組匝數同二次繞組匝數或三次繞組匝數之比。
由電壓互感器高壓繞組并聯在系統的一次電路中，二次電壓U2和一次電壓行成比例，就可以反映出一次電壓的數值。一次的額定電壓UIN，一般都和電網的額定電壓值一樣，二次的額定電壓U2N，一般為100V、100/V、100/3V。
電壓互感器的一、二次繞組額定電壓的比，便是電壓互感器的額定變比KN，則有
 KN= ≈≈（2-1-1)
式中N1、N2為電壓互感器原、副繞組的匝數。
由式（2-1-1）可得出，假設已知二次電壓U2的數值，就可以計算出一次電壓U1的近似值，便是U1=kNU2
4、常用電壓互感器二次及三次回路的接線辦法：
除發電廠以外，b相接地辦法已底子不用，因而以電力系統中常見的三相五柱式（中性點接地）為例，如圖1：
二、PT斷線區分根據
由于微機保護制造廠家不一樣，各類型的微機保護PT斷線判據也略有不一樣，在此以南京南瑞LFP-902保護為例：
（1）三相電壓向量之和大于8V，即Ua+Ub+Uc>8V，起動元件不起動。（不對稱斷線）
（2）三相電壓絕對值之和小于0.5Un，任一相有電流且大于0.08 In。（對稱斷線）
（3）三相電壓絕對值之和小于0.5Un，KK 把手在合后方位且跳閘方位繼電器TWJ 不動作。（對稱斷線）
三、PT斷線查找與分析
發作PT斷線總的來說有三大類：一是保護設備內部缺點；二是二次回路缺點；三是電壓互感器缺點。設備內部和電壓互感器缺點出現的概率較小，而且電壓互感器出現缺點現象比照明顯，簡略區分。二次回路出現的疑問最多。
1、低壓開關柜由中性點接地不牢致使的斷線分析
我局220kV施家坪變電站一條110kV線路發作過一次PT斷線，保護設備采樣的零序電壓抵達8V支配，測量出三相電壓有低微的不平衡，開端置疑是由于設備要素致使，廠家經過分析和計算認為保護設備判為PT斷線是精確的。檢查電壓互感器端子箱處，二次輸出電壓無失常，同母線上別的回路電壓也正常，百思不得其解，終究檢查發現保護設備端子排上N線壓接不緊，N線接牢后恢復正常。
我局110kV老熊井變電站在綜自改造過程中也發作過一次類似的PT斷線，一臺電壓互感器正在修理，另一臺工作，兩段母線二次電壓并排工作。經檢查發現一相電壓與其它兩相電壓相差近10V，三相電壓明顯不平衡。根據閱歷，在基地信號繼電器屏檢查一側N線接地 出色，檢查電壓互感器端子箱處卻發現三相輸出電壓存在明顯不平衡，而且N相接地不牢，再到基地信號繼電器屏檢查發現另一側端子排N線接地不牢，分析認為或許要素是撤消電纜過程中把兩頭N線短接線碰松，構成PT斷線。兩頭N線從頭短接后恢復正常。切忌不能在N線接地欠好側直接接地構成中性點兩點接地。
2、由中性點經保險接地致使的斷線分析
我局500kV石板箐變電站220kV電壓回路發作過一次PT斷線，從屏頂小母線撤消至500kV主變220kV側電壓回路后恢復正常。逐相撤消時發現撤消相仍有10V支配的感應電壓，進一步檢查N線接地情況，發現N線經保險接入電壓并排設備而且保險現已熔斷。
3、由小線壓接不牢致使的斷線分析
我局220kV施家坪變電站一條110kV線路發作過一次PT斷線，經過處理后設備采樣零序電壓仍有4~6V。檢查電壓互感器端子箱處輸出電壓正常，該母線別的回路電壓正常，三相電壓從保護屏端子排測量沒有明顯失常，三相電壓分別是59V、60V、60V，檢查N相接地出色。更換交流采樣插件后存在一樣疑問，用校驗儀通入正常電壓后設備零序采樣電壓降為0.1 V。進一步檢查交流采樣插件上的開入電壓，發現A相電壓在58 V、59 V之間緩慢改動。把疑問鎖定在保護屏端子排與交流采樣插件之間的回路上，終究檢查發現保護屏端子排內部配線A相壓接不牢，壓接健壯后恢復正常。
4、由PT二次低壓空開缺點致使的斷線分析
這一類疑問比照簡略，保護設備采樣具有明顯的斷相特征，比照簡略發現缺點點，在此就不再舉例說明了。
5、由電壓互感器的引伸疑問致使的斷線分析
電壓互感器二次及三次回路必須有一個接地址，目的是防止一次高電壓串至二次或三次回路中，保護設備與人身安全。還考慮一、二次分布電容對人和設備的影響。
電壓互感器二次回路只允許有一個接地址。若有多個接地址，當電力系統發作接地缺點時，各個接地址之間的地電位相差很大，該電位差將疊加在電壓互感器二次或三次回路上，從而使電壓互感器二次或三次電壓的幅值及相位發作改動，進而構成阻抗保護或方向保護誤動或拒動。
二次回路與三次回路分隔，不能將由互感器端子箱引出二次回路的四根線中的N線與三次回路的零線N’合用一根線。否則，三次回路中的電流將在共用N線上發作壓降，有或許致使零序方向保護不精確動作。
N線不能經保險接地，正常工作時N線不帶電，假設保險熔斷，很難發現，致使電壓互感器二次及三次回路失掉接地址。
四、結束語
PT斷線的要素很多，其間N線接地欠好構成三相電壓的不平衡是一個很首要的要素，不過咱們只需掌握了電壓互感器的原理及二次回路接線懇求，找出一些共性疑問，再選用分段排查的辦法，處理起來應該是很有用的。
