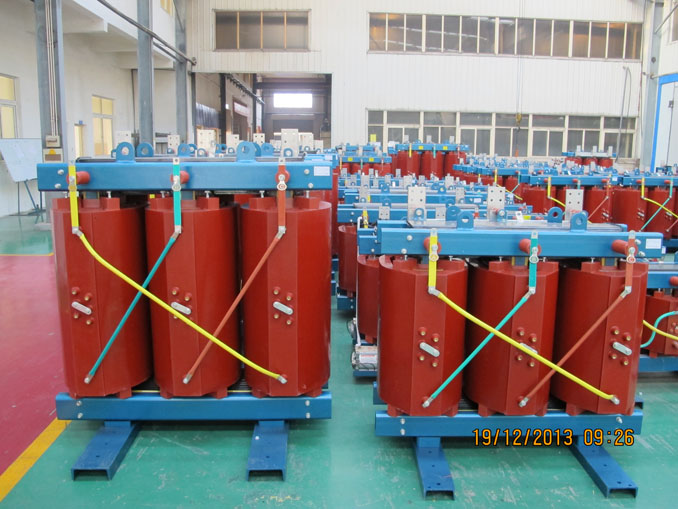

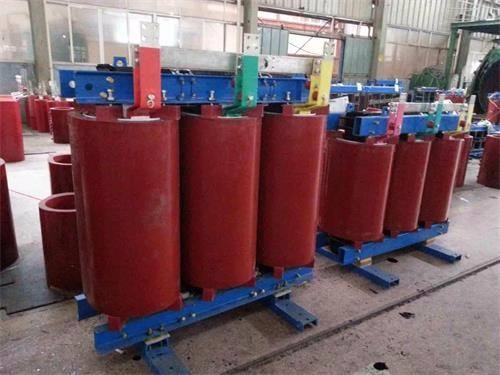

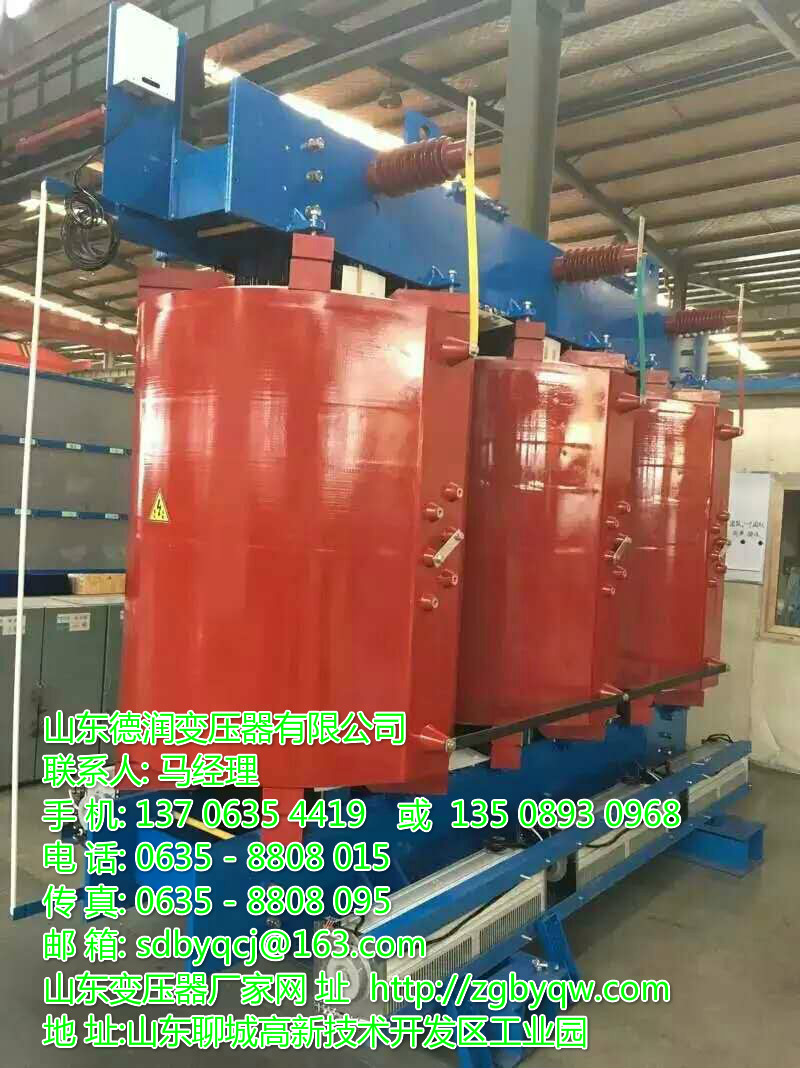

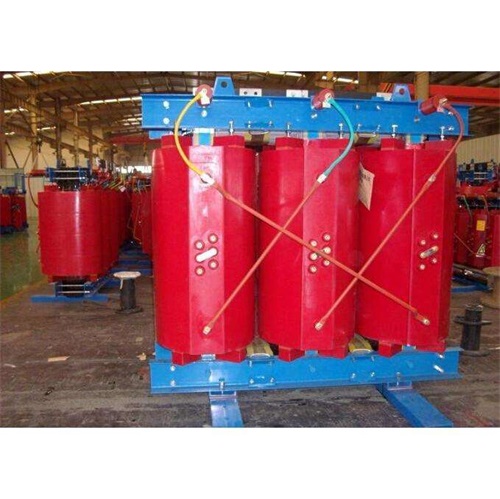

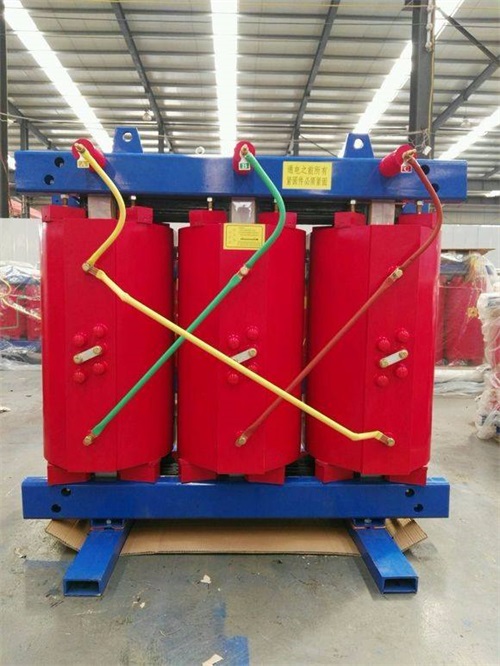

SCBRH15非晶合金干式變壓器

非晶合金配變制作技能
制作設備
關于外購鐵心的生產廠家，應首要具有以下制作設備：
1）低壓箔式繞線機：箔式繞線機具有繞制矩形線圈的專用設備，且有必要具有滿意的拉緊力和壓緊力，以確保矩形線圈繞制時壓緊箔帶。
2）高壓主動繞線機：具有主動的排線和計數功用，確保線圈軸向及幅向緊湊。
3）器身設備臺：非晶合金變壓器的器身設備改變了傳統的配變制作器身套裝技能，而將繞組預先放置在設備臺的升降平臺上，繞組的軸線呈水平狀，各單框鐵芯橫向穿入繞組內孔。在設備臺上可完結鐵芯合攏、包扎關閉、器身絕緣設備、夾件緊固等工序。請求器身設備臺具有上下升降，翻轉的功用，以滿意不一樣工步的設備請求。
4）鐵磁吊：應有恰當的起吊容量來起吊鐵心。
5）真空注油設備：在真空狀態下注油，大大削減了油中混有的空氣和水份，添加了油的絕緣性。
6）枯燥設備：配有對線圈及器身進行真空枯燥的主動操控設備，完結全過程主動操控。
7）專用壓裝設備：非晶油變的高低壓線圈繞制完工后需在專用壓裝設備上完結壓裝工序，以確保線圈的矩形度和外形尺度。
關于克己鐵心的生產廠家還需具有以下制作設備及技能：
1）非晶合金剪切機組：用于剪切非晶合金帶材。
2）鐵心成型技能：依據需求的鐵心尺度將非晶合金帶材成型。
3）退火爐（具有加磁功用）：非晶合金帶材自身是由急冷而成型的，急冷時引起了必定的應力；卷成圓形鐵芯時發作了必定應力；在成型(壓生長方形)時在附近有更小半徑的曲折，也構成必定得應力；應力都使非晶合金鐵心的磁特性變壞，故須運用退火技能使磁功用改進。

要害技能技能
矩形線圈的繞制和整形
1）高低壓線圈繞線機需選用為繞制矩形線圈而設置的具有調理銅箔、銅線漲力和防松設備等專用繞線設備。
2）容量大于160kVA非晶合金變壓器的低壓線圈選用銅箔繞制呈矩形狀線圈。
3）油變低壓線圈內部須有高強度硬絕緣筒進行支持，確保線圈不變形。
4）非晶油變的高壓繞圈選用漆包線直接繞制在低壓線圈上，非晶油變的高低壓線圈繞制完工后需在專用壓裝設備上完結壓裝工序，以確保線圈的矩形度和外形尺度。
5）矩形線圈請求導線在某些特定部位應是直線，在繞線時需求膠木榔頭擊打使之平坦。繞制完畢后，用成型模具壓緊線圈放入枯燥設備整形。
鐵心的處理
1）應運用恰當容量的鐵心電磁吊及起吊設備把鐵心從包裝箱中移出。
2）非晶資料易碎，在操作過程中需及時用吸塵器或壓縮空氣整理發作的碎片，搭接端面用固封膠封住，以增強搭接面強度，避免今后工作過程中鐵心碎屑掉出。將合上的鐵心鐵軛有些和兩個不套繞組的外側鐵心柱用紙槽和縮短帶綁緊。
套裝繞組
1）應以倒置的辦法將繞組套入鐵心柱，留意繞組不能抵著鐵心。
2）運用絕緣紙蓋住繞組向上的端面，以避免任何雜物（格外對錯晶碎屑）掉入繞組層間或油道當中。
3）運用層壓板填充鐵心與繞組之間的空地，繞組應被緊緊的環繞鐵心固定住，避免在變壓器短路情況下發作位移。
夾件設備
1）需查看每個繞組是不是夾件夾緊。
2）壓緊后墊塊不允許有松動，上下夾件平行，各個墊塊一起有用壓緊繞組，使繞組壓緊后自成體系，一起鐵心不可被夾件壓緊而受力，致使空載損耗的添加。
器身設備
1）器身設備在具有上下升降、翻轉的功用、壓緊力調整簡潔牢靠的專用升降作業臺上進行，鐵芯水平合攏，避免非晶碎片進入商品。
2）器身枯燥應變壓法真空枯燥爐枯燥或熱風循環枯燥，注油技能選用真空濾油和高真空注油辦法，確保全體絕緣強度。
油箱查驗
1）油箱的箱壁選用鋼板折邊，能夠削減焊接。
2）在出廠前應進行氣壓試漏，避免商品漏油。
真空注油
關于油浸式變壓器，應選用真空注油技能，確保器身與線圈內絕緣資料徹底被變壓器油滋潤，添加絕緣強度。
焊接技能
通常請求
1）關于釬焊，焊縫應豐滿，標明應潤滑，無氣孔，開裂、尖角、毛刺、缺坑等缺點；關于冷壓焊接頭不該有松動、歪曲、開裂等缺點；關于弧焊，焊縫應豐滿，無氣孔、夾渣及熔塌等景象。
2）銅鋁過渡件與鋁導體或許銅導體焊接時，應采納辦法確保銅鋁過渡件的焊口不該因溫度過高而變脆、開裂；
3）焊件的施焊外表應無缺、清洗，無銹蝕、油污、起皮及漆膜等；
4）銅鋁過渡件應契合GB/T 2314的有關請求。
焊接技能
鋁-鋁焊接通常引薦應選用如下技能：
1）釬焊：首要運用與鋁線間的對接焊和搭接焊、鋁線和鋁排間的搭接焊、鋁排間的搭接焊、鋁箔間的搭接焊、鋁箔和鋁排的搭接焊。加熱辦法首要采納火焰或許高頻感應。應運用專用藥芯焊絲；
2）冷壓焊：首要適用于鋁線間的壓接。應運用適宜的模具進行焊接，壓接后應整理接口周圍的擠出物或毛刺，而且用砂紙或銼刀打磨潤滑；
3）弧焊：首要適用于鋁箔和鋁排間的搭接焊，鋁箔間的搭接焊，鋁排間的對接焊和搭接焊。詳細可參閱GB/T 22086。
銅-鋁焊接通常引薦應選用如下技能：
1）釬焊：首要適用于鋁線和銅線間的搭接焊、鋁箔和銅排間的搭接焊。加熱辦法首要選用火焰或許高頻感應。應運用專用藥芯焊絲；
2）冷壓焊：首要適用于鋁線在銅管內的壓接、鋁箔和銅排間的搭接。應運用適宜的模具進行壓接，壓接后應整理接口周圍的擠出物或許毛刺，而且用砂紙或銼刀打磨潤滑；
3）亮光焊：首要適用于銅排和鋁排、銅線和鋁線的對接焊。應運用專業的亮光焊接設備進行焊接，焊接后應整理周圍的擠出物或許毛刺，并運用砂紙或許銼刀等東西打磨潤滑；
4）沖突焊：首要適用于圓銅桿和圓鋁桿的對接焊。應運用專用的沖突焊接設備進行焊接，焊接后應整理接口周圍的擠出物或許毛刺，而且運用砂紙或許銼刀等東西打磨潤滑，焊接后依據請求制形成需求的過渡接頭。
各種焊接辦法能夠復合運用，但不管用哪種焊接辦法，都需求經過技能驗證其牢靠性，以確保鋁-鋁焊接和銅-鋁焊接的質量。
焊接查驗
應對銅鋁過渡件進行查驗，查驗成果應契合GB/T 2314的規則。
應對不一樣的焊接構造和辦法制作的焊件樣品進行拉伸實驗、曲折實驗和溫升實驗，以查看焊接質量是不是牢靠。查看成果應滿意下列請求：
1）拉伸實驗：將銅鋁接頭的兩頭散布固定于拉力機的夾具上 ，對焊件進行拉伸，直到焊件開裂停止。開裂方位不該在焊接處；
2）曲折實驗：實驗應契合GB/T 2317.1的有關請求；
3）溫升實驗：實驗應契合GB/T2317.3的有關請求。


技能文件
1）變壓器外形圖(包含變壓器全體外形尺度、各種分量、主體和箱蓋等吊高、起吊方位、千斤頂方位、散熱器安置、套管出線方位和接線端子尺度、接地端子方位和端子尺度、根底尺度和請求等)。
2）變壓器銘牌或銘牌象征圖。
3）變壓器本體運送尺度圖。
4）商品合格證書，包含變壓器合格證書、首要組部件合格證書(如套管、散熱器等)。
5）商品實驗陳述，包含變壓器出廠、型式和特別實驗陳述、首要組部件實驗陳述及要害資料的批次檢查陳述。
6）油浸式變壓器油化驗單、吸濕器(如果有)運用說明書。
7）風冷過熱保護設備及其操控回路圖；溫度計設備運用保護說明書。
8）變壓器設備運用說明書。
9）別的外表的運用說明書。
10）工作、修理手冊及其有關資料。
11）備品備件等清單。
