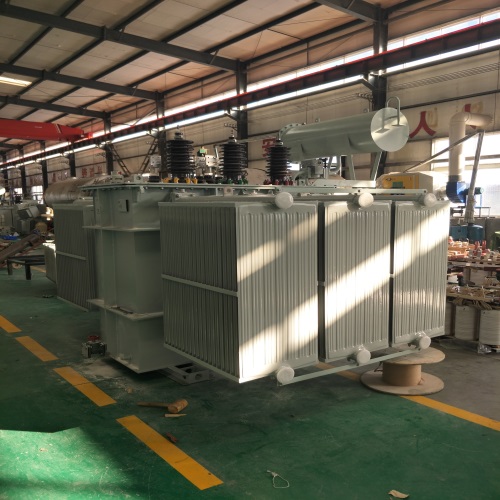

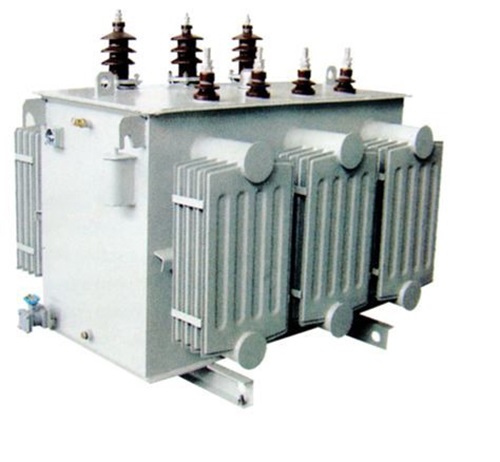

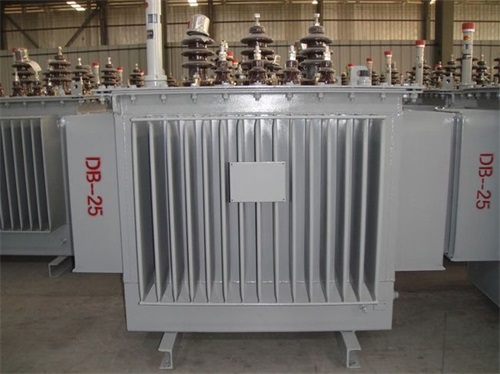

油浸式變壓器

作者：變壓器廠  日期：2016-11-10  人氣：422260

配電變壓器為工礦企業與民用建筑供配電體系中的首要設備之一，它將10(6)kV或35kV網絡電壓降至用戶運用的230/400V 母線電壓。此類商品適用于溝通50(60)Hz，三相最大額外容量2500kVA(單相最大額外容量833kVA，一般不引薦運用單相變壓器)，可在戶內(外)運用，容量在315kVA 及以下時可裝置在桿上，環境溫度不高于40℃，不低于-25℃，最高日平均溫度30℃，最高年平均溫度20℃，相對濕度不超越90%(環境溫度25℃)，海拔高度不超越1000m。若與上述運用條件不符時，應按GB6450-86的有關規定，作恰當的定額調整。

油浸式型式
1、非封閉型油浸式變壓器：首要有S8、S9、S10等系列商品，在工礦企業、農業和民用建筑中廣泛運用。
2、封閉型油浸式變壓器：首要有S9、S9-M、S10-M 等系列商品，多用于石油、化工行業中多油污、多化學物質的場合。
3、密封型油浸式變壓器：首要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列商品，可做工礦企業、農業、民用建筑等各種場合配電之用。
此外，尚有各種專門用處的特別變壓器。例如，實驗用高壓變壓器，電爐用變壓器，電焊用變壓器和可控硅線路頂用的變壓器，用于丈量外表的電壓互感器與電流互感器。
功能特色
a、油浸式變壓器低壓繞組除小容量選用銅導線以外，一般都選用銅箔繞抽的圓筒式構造；高壓繞組選用多層圓筒式構造，使之繞組的安匝散布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自選用了緊固辦法，器身高、低壓引線等緊固有些都帶自鎖防松螺母，選用了不吊心構造，能接受運送的顛震。
c、線圈和鐵心選用真空枯燥，變壓器油選用真空濾油和注油的技術，使變壓器內部的潮氣降至最低。
d、油箱選用波紋片，它具有呼吸功能來抵償因溫度改變而致使油的體積改變，所以該商品沒有儲油柜，明顯下降了變壓器的高度。
e、由于波紋片替代了儲油柜，使變壓器油與外界阻隔，這么就有效地防止了氧氣、水份的進入而致使絕緣功能的下降。
f、依據以上五點功能，確保了油浸式變壓器在正常運轉內不需要換油，大大下降了變壓器的保護本錢，一同延長了變壓器的運用壽命。

設備特色
長處
1 、變壓器油絕緣功能好、導熱功能好,一同變壓器油便宜。
2、能夠處理變壓器大容量散熱疑問和高電壓絕緣疑問。
缺點
1、 變壓器油具有可燃性,當遇到火焰時也許會焚燒、爆破
2、 變壓器油對人體有害
3 、變壓器油需定時查看
4 、油浸式變壓器抗短路能力差
5、 油浸式變壓器密封功能不良且宜老化,在運轉場合滲漏油嚴峻,影響設備安全運轉,一同影響環境
6、 油浸式變壓器絕緣等級低,按A級絕緣規劃、制作

油浸式變壓器毛病剖析
1、焊接處滲漏油
首要是焊接質量不良，存在虛焊，脫焊，焊縫中存在針孔，砂眼等缺點，油浸式變壓器出廠時因有焊藥和油漆掩蓋，運轉后危險便露出出來，別的由于電磁振蕩會使焊接振裂，構成滲漏。關于現已呈現滲漏景象的，首要找出滲漏點，不行遺失。對于滲漏嚴峻部位可選用扁鏟或尖沖子等金屬東西將滲漏點鉚死，操控滲漏量后將管理外表整理潔凈，多選用高分子復合資料進行固化，固化后即可到達長時間管理滲漏的意圖。
2、密封件滲漏油
密封不良因素，一般箱沿與箱蓋的密封是選用耐油橡膠棒或橡膠墊密封的，假如其接頭處處理欠好會構成滲漏油毛病。有的是用塑料帶綁扎，有的直接將兩個端頭壓在一同，由于裝置時翻滾，接口不能被壓牢，起不到密封效果，仍是滲漏油。可用福世藍資料進行粘接，使接頭構成全體，滲漏油景象得到很大的操控；若操作便利，也能夠一同將金屬殼體進行粘接，到達滲漏管理意圖。
3、法蘭銜接處滲漏油
法蘭外表不平，緊固螺栓松動，裝置技術不正確，使螺栓緊固欠好，而構成滲漏油。先將松動的螺栓進行緊固后，對法蘭施行密封處理，并對于也許滲漏的螺栓也進行處理，到達徹底管理意圖。對松動的螺栓進行緊固，有必要嚴厲依照操作技術進行操作。
4、螺栓或管子螺紋滲漏油
出廠時加工粗糙，密封不良，油浸式變壓器密封一段時間后便發生滲漏油毛病。選用高分子資料將螺栓進行密封處理，到達管理滲漏的意圖。另一種辦法是將螺栓（螺母）旋出，外表涂改福世藍脫模劑后，再在外表涂改資料后進行緊固，固化后即可到達管理意圖。
5、鑄鐵件滲漏油
滲漏油首要因素是鑄鐵件有砂眼及裂紋所造成的。對于裂紋滲漏，鉆止裂孔是消除應力防止延伸的最好辦法。管理時可依據裂紋的狀況，在漏點上打入鉛絲或用手錘鉚死。然后用丙酮將滲漏點清潔潔凈，用資料進行密封。鍛造砂眼則可直接用資料進行密封。
6、散熱器滲漏油
散熱器的散熱管一般是用有縫鋼管壓扁后經沖壓制成在散熱管曲折有些和焊接有些常發生滲漏油，這是由于沖壓散熱管時，管的外壁受張力，其內壁受壓力，存在剩余應力所造成的。將散熱器上下平板閥門（蝶閥）封閉，使散熱器中油與箱體內油間隔，下降壓力及滲漏量。斷定滲漏部位后進行恰當的外表處理，然后選用福世藍資料進行密封管理。

7、瓷瓶及玻璃油標滲漏油
一般是由于裝置不妥或密封失效所制。高分子復合資料能夠極好的將金屬、陶瓷、玻璃等原料進行粘接，然后到達滲漏油的底子管理。
高分子資料管理油浸式變壓器毛病

油浸式變壓器冷卻方法
油浸式電力變壓器在運轉中，繞組和鐵芯的熱量先傳給油，然后通過油傳給冷卻介質。油浸式電力變壓器的冷卻方法，按容量的巨細，可分為以下幾種：
1．天然油循環天然冷卻（油浸自冷式）
2．天然油循環風冷（油浸風冷式）
3．逼迫油循環水冷卻
4．逼迫油循環風冷卻
油浸式變壓器正常運用條件
1．海拔不超越1000m 戶內或野外
2．最高環境氣溫+40℃最高日平均溫度+30℃
3．最高年平均溫度+20℃最低氣溫-25℃
4．依據用戶請求可提供在特別運用條件下運轉的變壓器

油浸式變壓器質量保證
1）投標方應按使用說明書進行安裝和維護，確保設備在規定的使用條件下安全運行，保證設備使用壽命應不少于30年；
2）投標方應對設備提供自到貨日起不少于六年的“三包”質量保證。在質保期后、設備生命周期內，投標方應保證備品備件的供應滿足投標服務響應要求。如發生產品損壞，投標方應及時為設備提供維修部件，并按最近的投標價提供；
3）投標方保證其提供的產品是全新的、未使用過的，所有合同貨物本體、附件及螺栓、螺帽、等部件必須防腐防銹，質保期內不得出現銹蝕、開裂，否則應無條件更換；質保期后但在投運30年內，出現噴漆脫落、銹蝕等任何影響合同貨物外觀的損壞，投標方應免費處理。投標方保證其產品在正確安裝、正常操作情況下，運行安全、可靠。在合同貨物質量保證期內，如發現投標方提供的合同貨物有缺陷，不符合合同約定時，招標方可向投標方提出索賠；
4）訂購的新型產品除應滿足本標準外，投標方還應提供該產品的鑒定證書；
5）投標方應保證制造過程中的所有工藝、材料試驗等（包括投標方的外購件在內）均應符合本標準的規定。若招標方根據運行經驗指定投標方提供某種外購零部件，投標方應積極配合；
6）附屬及配套設備必須滿足有關行業標準的要求，并提供試驗報告和產品合格證；
7）投標方應有遵守本標準中各條款和工作項目的ISO9000-GB/T19000質量保證體系，該質量保證體系已經通過國家認證并在正常運轉。
