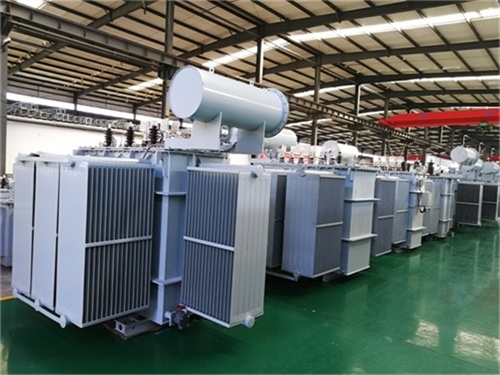

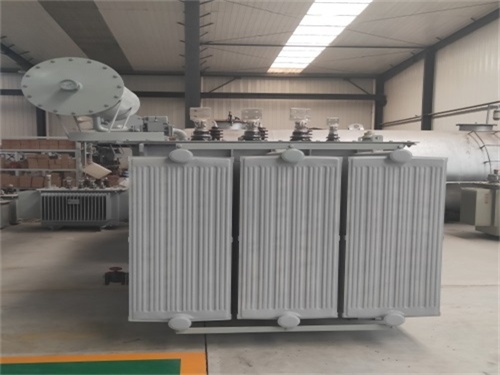

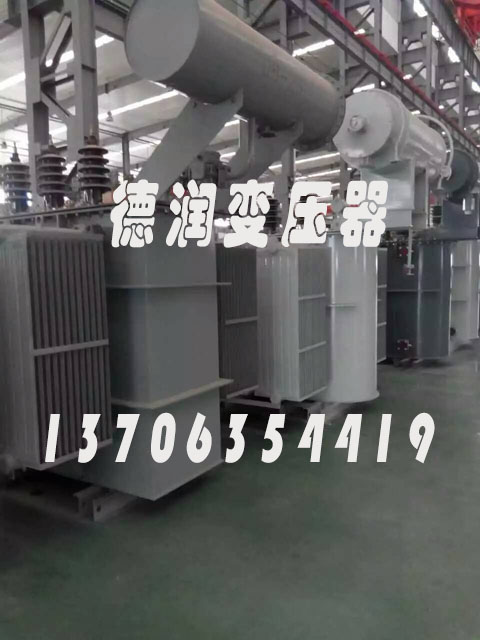

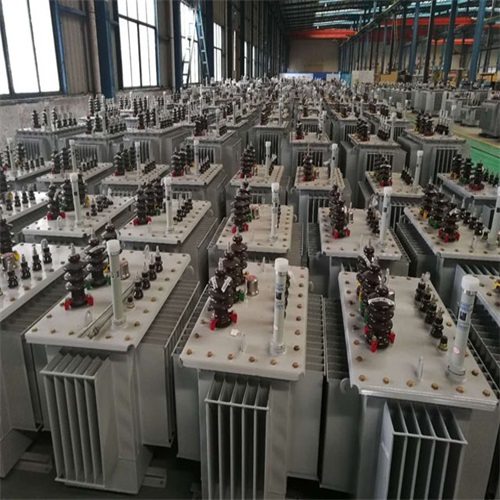

5000KVA油浸式變壓器

　　5000kVA油浸式變壓器是一種大容量電力設備，廣泛應用于工業、商業及公共設施等領域，用于電壓變換和電能分配。以下從技術參數、應用場景、選型要點、運行維護及典型案例五個方面進行詳細介紹：

　　一、核心技術參數

　　額定容量：5000kVA(視在功率)，表示變壓器在額定條件下能持續輸出的最大功率。

　　電壓等級：

　　高壓側：常見為10kV、20kV或35kV(需根據電網接入要求選擇)。

　　低壓側：通常為0.4kV(400V)或0.69kV，用于配電系統。

　　冷卻方式：

　　ONAN(油浸自冷)：適用于負載率≤70%的場景，依靠自然對流散熱。

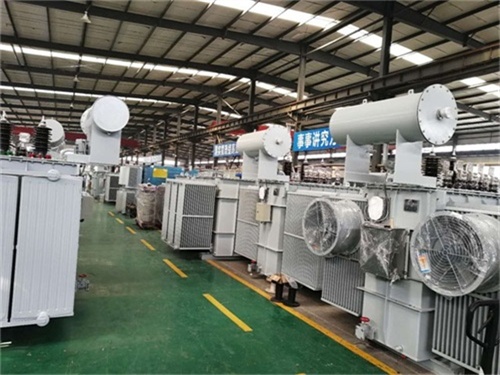

　　ONAF(油浸風冷)：通過風機強制散熱，可提升容量約20%-30%，適用于負載率較高的場景。

　　損耗與效率：

　　空載損耗：約5-8kW(取決于鐵芯材料，如非晶合金鐵芯可降低至3kW以下)。

　　負載損耗：約25-35kW(與繞組材質和設計相關，銅繞組損耗低于鋁繞組)。

　　效率：滿載時效率≥98%，負載率50%時效率仍可達97%以上。

　　阻抗電壓：通常為6%-10%(Ud%)，高阻抗設計可限制短路電流，但會增加正常運行時的電壓降。

　　二、典型應用場景

　　工業園區供電：為大型工廠、數據中心等提供穩定電源，支持電機、電爐等高負載設備。

　　商業綜合體：滿足購物中心、寫字樓等場所的空調、照明及電梯等用電需求。

　　新能源領域：

　　光伏電站：作為升壓變壓器，將逆變器輸出的低壓電升至10kV或35kV并入電網。

　　風電場：用于匯集風力發電機組的電能，通過變壓器升壓后傳輸至變電站。

　　基礎設施：為地鐵、機場、醫院等關鍵設施提供備用電源或主供電支持。

　　三、選型關鍵要點

　　負載特性匹配：

　　若負載波動大(如沖壓設備、電焊機)，需選擇過載能力強的變壓器(如S13/S22系列，過載能力達120%額定容量，持續2小時)。

　　長期滿載運行場景，應優先選擇低負載損耗型號(如銅繞組、非晶合金鐵芯)。

　　環境適應性：

　　高海拔地區(海拔>1000m)：需按標準降容使用(每升高100m，容量降低約1%)，或選擇高原型變壓器(絕緣加強設計)。

　　高濕度/腐蝕環境：采用全密封結構或不銹鋼外殼，防止潮氣和鹽霧侵入。

　　能效等級：

　　優先選擇一級能效產品(如S22系列)，空載損耗比二級能效(S13系列)降低20%-30%，長期運行可顯著節省電費。

　　防護等級：

　　室內安裝：選擇IP23(防滴水)或IP31(防塵)等級。

　　室外安裝：需IP44(防雨防塵)及以上，并配置防雷裝置。

　　四、運行維護規范

　　日常巡檢：

　　油位檢查：油位應在油標上下限之間，偏低時需補充同型號變壓器油。

　　油溫監測：頂層油溫≤95℃(ONAN冷卻)或≤105℃(ONAF冷卻)，超溫報警值設為90℃。

　　噪聲檢測：正常運行噪聲≤65dB(距變壓器1m處)，異常噪聲可能暗示鐵芯松動或繞組故障。

　　定期試驗：

　　油樣檢測：每半年取樣分析微水含量(≤20ppm)、擊穿電壓(≥40kV)及色譜分析(檢測乙炔、氫氣等故障氣體)。

　　絕緣電阻測試：高壓對低壓及地≥500MΩ(2500V兆歐表)，低壓對地≥100MΩ(500V兆歐表)。

　　直流電阻測試：繞組直流電阻不平衡率≤2%(線間)或≤4%(相間)。

　　故障處理：

　　輕瓦斯報警：立即停機檢查，可能是油位過低或內部輕微故障產生氣體。

　　重瓦斯跳閘：嚴禁強行送電，需徹底排查故障(如繞組短路、鐵芯多點接地)后方可投運。

　　油溫異常升高：檢查冷卻系統是否堵塞、負載是否過載或內部故障(如分接開關接觸不良)。

　　五、典型案例分析

　　案例1：某鋼鐵廠5000kVA變壓器故障處理

　　故障現象：運行中頂層油溫突升至110℃，伴隨異常噪聲。

　　原因分析：

　　負載率長期達90%，超過設計容量(額定80%)。

　　冷卻風機故障，導致ONAF冷卻失效。

　　繞組直流電阻不平衡率達5%(超標)，存在局部過熱。

　　處理措施：

　　緊急降負荷至70%，啟動備用變壓器。

　　修復冷卻風機并清理散熱片灰塵。

　　對繞組進行局部維修，重新緊固引線接頭。

　　教訓：

　　避免長期過載運行，需配置負載監測系統。

　　制定風機定期維護計劃(每季度檢查一次)。

　　案例2：某數據中心5000kVA變壓器節能改造

　　改造前：使用S11型變壓器，空載損耗8kW，負載損耗30kW。

　　改造方案：更換為S22型非晶合金變壓器，空載損耗降至3kW，負載損耗25kW。

　　效益分析：

　　年節電量：(8-3)×8760h + (30-25)×0.8×8760h = 78,840kWh

　　年節省電費(按0.8元/kWh計)：63,072元

　　投資回收期：約3年(設備差價約18萬元)。

　　六、總結與建議

　　選型原則：根據負載特性、環境條件及能效要求綜合選擇，優先采用一級能效產品。

　　運維重點：強化油樣檢測和溫度監控，建立故障預警機制(如安裝在線監測裝置)。

　　節能優化：對老舊變壓器(如S9及以下系列)實施節能改造，可降低運營成本15%-30%。

　　備品儲備：儲備關鍵部件(如分接開關、套管)及同型號變壓器油，縮短故障修復時間。
