SCB18干式變壓器特點安裝

　　SCB18干式變壓器是新一代高效、環保、節能的配電設備，采用先進的設計理念和制造工藝，在性能、安全性及環保性方面較傳統型號(如SCB10/SCB14)有顯著提升。以下從技術特點、安裝前準備、安裝步驟、調試與驗收、運維管理五個方面詳細闡述其核心要點：

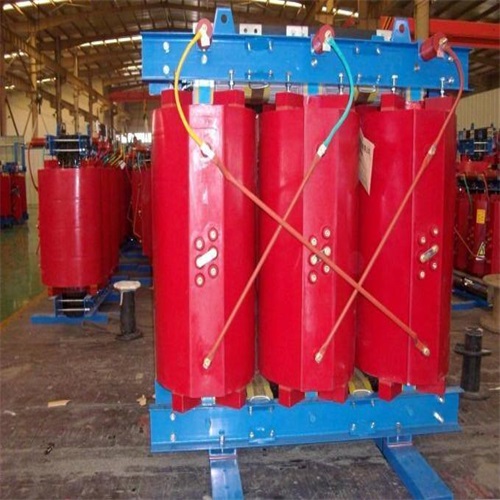

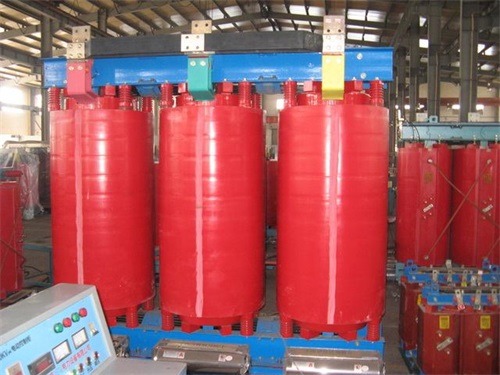

　　一、SCB18干式變壓器技術特點

　　高效節能設計

　　低損耗鐵芯：采用高導磁率硅鋼片(如0.23mm厚日本進口取向硅鋼片)，結合階梯接縫結構，空載損耗較GB/T 10228-2015標準降低15%~20%，負載損耗降低8%~10%。

　　優化繞組結構：高壓繞組采用分段層式繞制，低壓繞組采用箔式結構，減少渦流損耗，溫升均勻性提升20%。

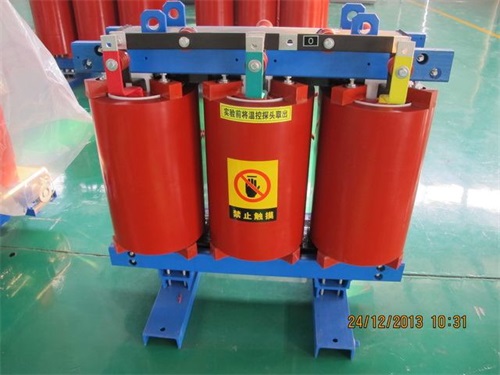

　　智能溫控系統：內置PT100鉑電阻溫度傳感器+微處理器控制器，實現繞組溫度實時監測、風機自動啟停(溫升限值：F級絕緣≤100K，H級≤125K)。

　　環保材料應用

　　絕緣系統：主絕緣采用Nomex紙+玻璃纖維網格+改性環氧樹脂復合材料，耐溫等級達F級(155℃)或H級(180℃)，無鹵素、無毒，符合RoHS指令。

　　降噪設計：鐵芯表面涂覆彈性減振膠，繞組采用低噪聲繞制工藝，空載噪聲較SCB14降低3~5dB(如1000kVA變壓器噪聲≤55dB)。

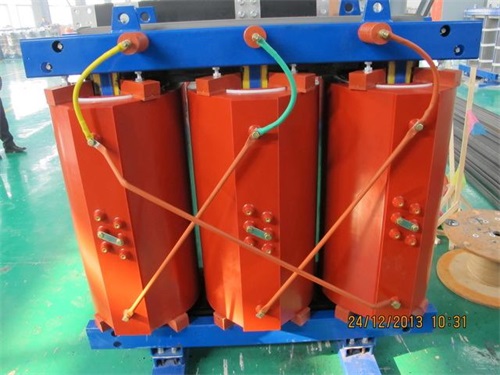

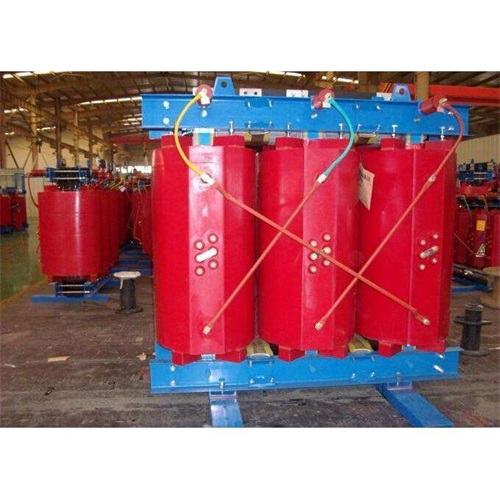

　　高可靠性結構

　　全絕緣澆注：高壓引線、分接開關等帶電部分完全包裹在環氧樹脂內，防護等級達IP23(防塵防濺水)，適應惡劣環境。

　　機械強度提升：繞組端部采用高強度應力錐，抗短路能力達31.5kA/1s(IEC 60076-5標準)，遠超常規要求。

　　智能保護功能：可選配零序電流互感器+差動保護裝置，實現漏電、短路快速跳閘，保護響應時間≤20ms。

　　二、安裝前準備

　　環境檢查

　　空間要求：變壓器室凈高≥3.5m，四周預留≥800mm檢修通道，頂部與天花板間距≥1m。

　　溫濕度控制：環境溫度-5℃~+40℃，相對濕度≤90%(無凝露)，必要時安裝除濕機或空調。

　　通風條件：采用自然通風時，進風口面積≥變壓器散熱面積的1.5倍;采用強制通風時，風機風量≥1000m3/h·100kVA。

　　基礎制作

　　混凝土基礎：強度等級≥C25，厚度≥200mm，表面平整度誤差≤2mm/m。

　　減震措施：在基礎與變壓器之間鋪設5mm厚橡膠減震墊，降低振動傳遞。

　　接地系統：預埋40×4mm鍍鋅扁鋼作為接地極，接地電阻≤4Ω(獨立接地網)或≤1Ω(與防雷接地共用)。

　　工具與材料準備

　　起重設備：根據變壓器重量(如1000kVA約3.2t)選擇5t叉車或10t汽車吊。

　　安裝工具：水平儀、力矩扳手(100~500N·m)、兆歐表(2500V/500V)、萬用表等。

　　輔助材料：黃綠雙色接地線(截面≥25mm2)、導電膏、絕緣膠帶、螺栓防松劑等。

　　三、安裝步驟

　　變壓器就位

　　吊裝要求：使用專用吊具鉤住變壓器頂部吊環，保持水平(傾斜角≤15°)，緩慢吊運至基礎上方500mm處暫停，檢查基礎無異物后落下。

　　定位調整：用水平儀校準變壓器縱向/橫向水平度，誤差≤0.5mm/m，通過調整減震墊厚度實現。

　　電氣連接

　　高壓側連接：

　　拆除高壓引線絕緣護罩，用砂紙打磨接觸面至金屬光澤。

　　涂抹導電膏后，使用力矩扳手緊固螺栓(緊固力矩：M12螺栓為50~60N·m)。

　　連接后用絕緣膠帶包裹接頭，并套入熱縮套管(耐壓≥35kV)。

　　低壓側連接：

　　采用銅排連接時，銅排截面需滿足額定電流要求(如1000kVA變壓器低壓側電流1443A，銅排截面≥150×10mm)。

　　銅排搭接面處理同高壓側，緊固力矩：M16螺栓為100~120N·m。

　　接地連接：

　　將變壓器接地端子與基礎接地極通過黃綠雙色線可靠連接，使用雙螺栓固定，并涂防松劑。

　　外殼安裝

　　防護等級匹配：若環境有濺水風險，安裝IP23防護外殼，確保門縫密封條完整無破損。

　　機械聯鎖檢查：測試外殼門與高壓斷路器的聯鎖功能，確保斷電后才能開門，開門后無法送電。

　　四、調試與驗收

　　絕緣測試

　　繞組絕緣電阻：

　　高壓對低壓及地：≥500MΩ(2500V兆歐表，1min)。

　　低壓對地：≥100MΩ(500V兆歐表，1min)。

　　吸收比/極化指數：R60s/R15s≥1.3，R10min/R1min≥1.5(環境溫度≥20℃時)。

　　耐壓試驗

　　工頻耐壓：高壓側35kV/1min，低壓側3kV/1min，無閃絡或擊穿現象。

　　感應耐壓：對高壓繞組施加1.3Um(Um為額定電壓)電壓，持續30s，局部放電量≤5pC。

　　功能驗證

　　溫控系統：模擬繞組溫度升至95℃(一級報警)、110℃(二級報警并跳閘)，檢查風機啟停和報警信號是否正常。

　　保護裝置：通過模擬漏電(零序電流≥30mA)或短路(電流≥31.5kA)，驗證保護裝置動作時間≤20ms。

　　驗收文件

　　提供出廠試驗報告、絕緣電阻測試記錄、耐壓試驗報告、接地電阻測試記錄等。

　　簽署安裝驗收單，明確運維責任分工。

　　五、運維管理要點

　　日常巡檢

　　外觀檢查：確認外殼無破損、變形，門鎖功能正常，接地線無松動。

　　運行參數：記錄繞組溫度(正常值≤90℃)、負載率(≤80%)、噪聲(≤55dB)等。

　　環境監控：檢查通風口無堵塞，室內溫濕度在允許范圍內。

　　定期維護

　　清潔除塵：每半年用壓縮空氣清理繞組和鐵芯表面灰塵，避免局部放電。

　　緊固檢查：每年檢查一次接線端子、螺栓等緊固件，防止接觸不良引發發熱。

　　絕緣測試：每3年進行一次絕緣電阻和耐壓試驗，數據與初始值對比偏差≤20%。

　　故障處理

　　過熱報警：立即停機檢查負載是否超限或散熱系統是否故障，修復后需重新進行耐壓試驗。

　　外殼帶電：斷電后檢查接地系統是否失效或絕緣損壞，修復后方可送電。

　　六、總結與建議

　　設計優化：優先選擇SCB18-H級絕緣變壓器(耐溫180℃)，延長使用壽命至20年以上。

　　智能升級：加裝物聯網模塊，實現遠程監控溫度、負載、故障預警等功能。

　　培訓強化：運維人員需通過高壓電工證培訓，掌握安全操作規程(如斷電、驗電、掛接地線)。

　　通過嚴格遵循安裝規范和運維要求，SCB18干式變壓器可實現高效、安全、可靠運行，為配電系統提供穩定電力支持。
