干式變壓器詳細結構圖介紹

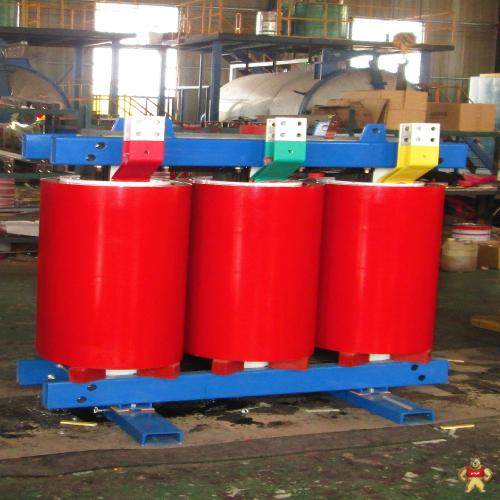

　　干式變壓器主要由硅鋼片組成的鐵心和環氧樹脂澆筑的線圈組成，高低壓線圈之間擺放絕緣筒提升電氣絕緣，并由墊板支撐和管束線圈，其零部件搭接的緊固件都有緊固特性。

　　結構特性：⑴固體絕緣包裹繞阻⑵不包裹繞阻

　　繞阻：兩個繞阻中，電壓較高的是高壓繞組，較低的是低壓繞組。從高、低壓繞組的位置關系看，髙壓可分為同舟式、交迭式。同舟式繞阻簡易，制造便捷，均采用這類結構方式。交迭式，主要用于特種變壓器。

　　鐵心是干式變壓器的關鍵部分，它由多個鐵片累加成的，鐵片之間通過絕緣材料分隔，以減少鐵心的消耗和噪聲。

　　輸入線圈和輸出線圈各自繞制在鐵心上，二者之間根據絕緣材料分隔，以防止電氣短路和走電。

　　絕緣材料是干式變壓器的重要組成部分，它可以有效的防護輸入線圈和輸出線圈，避免電氣短路和走電。

　　機殼是干式變壓器的保護外殼，它能保護變壓器免遭外部環境的作用，同時也可以起到排熱的功效。

　　干式變壓器的構造與油浸式變壓器各有不同，它不需要油池和制冷系統，因此構造更加簡單。干式變壓器的重要構造包含鐵心、輸入線圈、導出線圈、絕緣材料和機殼等。
