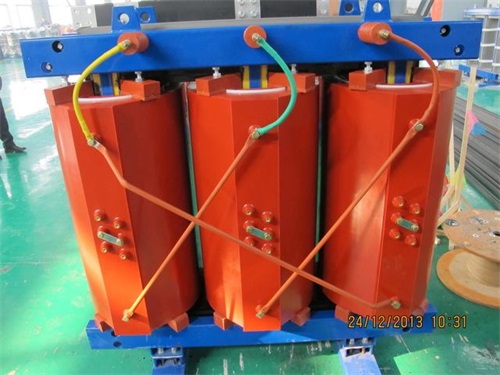

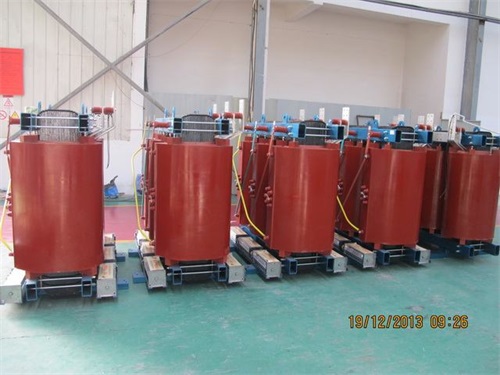

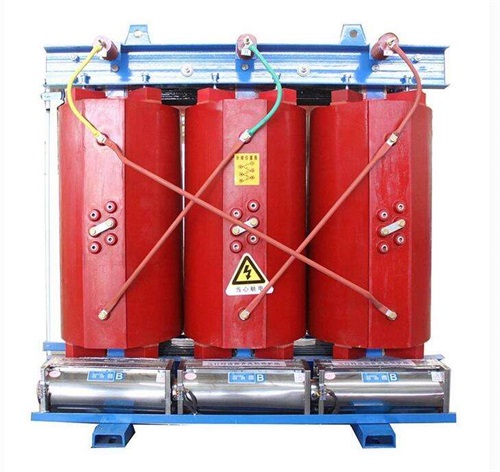

SCB13-50KVA/10KV/0.4KV干式變壓器
作者：變壓器廠 日期：2020-09-29 人氣：114804
對于干式變壓器運行和工作的時候要做到干式變壓器的檢修的，經常進行干式變壓器檢修可以使得干式變壓器發現很多的問題，及時進行進行解決，可以說是為干式變壓器做了一個全身的“體檢”。
圓筒形繞組
它是一個圓筒形螺旋體，其線匝是用扁線彼此緊靠著繞成的，如左圖所示。圓筒形繞組可以繞成單層;也可以繞成雙層。通常總是盡量避免用單層圓筒，而是繞成雙層圓筒。因?yàn)槔@成單層時，導線受到彈性變形的影響，線圈容易松開，使端部線匝彼此靠得不夠緊;而繞成雙層后，松開的傾向就小得多了。當電流較大時，也采用每一線匝由數根導線沿軸向并聯起來繞成，但并聯導線數通常不多于4～5根。圓筒形繞組與冷卻介質的接觸面積大，因此冷卻條件較好，但其機械強度較弱，一般適用于小容量的干式變壓器低壓繞組。
(a)外形 (b)縱剖面導線排列
螺旋形繞組
容量稍大些的干式變壓器的低壓繞組匝數很少(20～30匝以下)，但電流卻很大，所以要求線匝的橫截面很大，因此要用很多根導線(6根或更多)并聯起來繞。在圓筒形繞組里是不能用很多根導線并聯起來繞的，因?yàn)檫@些導線要在同一層里一根靠著一根排列著繞，結果使線匝的螺距太大，這樣的線圈很不穩定，且高度沒有很好地利用，所以在并聯導線很多時仍采用圓筒形繞組是不合適的，于是就出現了螺旋形繞組，如圖所示。它是沿徑向一根壓著一根地疊起來繞。各個螺旋不是像圓筒形繞組那樣彼此緊靠著，而是中間留有一個空溝道。
螺旋形繞組并聯導線更多時，可把導線分成兩組，這樣就成了雙層螺旋了。在溫升和絕緣條件允許時，螺旋形繞組可以采用正常寬度的油道和小油道交錯地繞線的結構，小油道的寬度約為正常油道寬度的一半左右(約為1.5～2mm)，所以稱為半螺旋，繞組為單螺旋時稱單半螺旋;繞組為雙螺旋時稱雙半螺旋。這種半螺旋繞組的空間利用率比較高，在大、中型干式變壓器中都廣泛地應用著。
它是一個圓筒形螺旋體，其線匝是用扁線彼此緊靠著繞成的，如左圖所示。圓筒形繞組可以繞成單層;也可以繞成雙層。通常總是盡量避免用單層圓筒，而是繞成雙層圓筒。因?yàn)槔@成單層時，導線受到彈性變形的影響，線圈容易松開，使端部線匝彼此靠得不夠緊;而繞成雙層后，松開的傾向就小得多了。當電流較大時，也采用每一線匝由數根導線沿軸向并聯起來繞成，但并聯導線數通常不多于4～5根。圓筒形繞組與冷卻介質的接觸面積大，因此冷卻條件較好，但其機械強度較弱，一般適用于小容量的干式變壓器低壓繞組。
螺旋形繞組
容量稍大些的干式變壓器的低壓繞組匝數很少(20～30匝以下)，但電流卻很大，所以要求線匝的橫截面很大，因此要用很多根導線(6根或更多)并聯起來繞。在圓筒形繞組里是不能用很多根導線并聯起來繞的，因?yàn)檫@些導線要在同一層里一根靠著一根排列著繞，結果使線匝的螺距太大，這樣的線圈很不穩定，且高度沒有很好地利用，所以在并聯導線很多時仍采用圓筒形繞組是不合適的，于是就出現了螺旋形繞組，如圖所示。它是沿徑向一根壓著一根地疊起來繞。各個螺旋不是像圓筒形繞組那樣彼此緊靠著，而是中間留有一個空溝道。
