10kv箱式變壓器

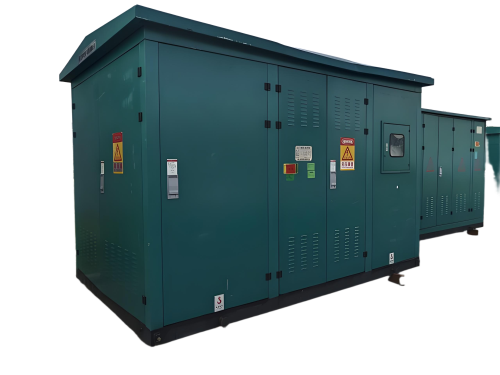

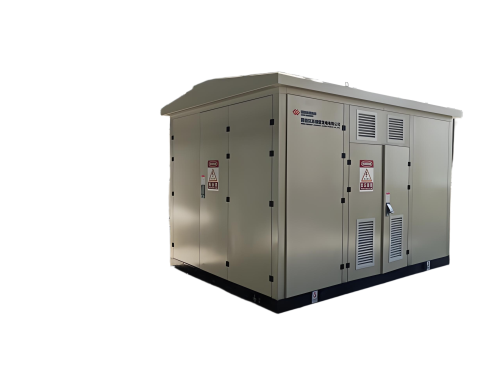

　　10kV箱式變壓器是一種將高壓開關設備、配電變壓器與低壓配電裝置集成于一體的戶外電力設備，具有結構緊湊、安裝便捷、防護性能好等特點，以下從其結構、功能、技術要求和應用場景展開介紹：

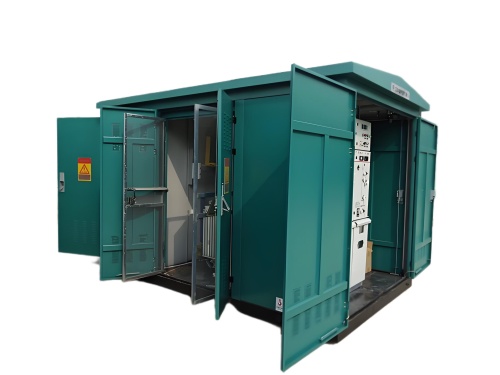

　　一、結構組成

　　高壓室：承擔引入10kV高壓電流的任務，內部配備高壓隔離開關、高壓斷路器、高壓熔斷器等設備，負責電路的通斷控制和故障保護。

　　變壓器室：作為電壓轉換的核心，通過電磁感應原理將10kV高壓轉換為0.4kV低壓，繞組采用高導磁率硅鋼片降低損耗，內部填充絕緣油實現絕緣與散熱雙重功能，并配備溫度監測裝置實時監控油溫。

　　低壓室：作為電力配送的調度中樞，內部設置低壓斷路器、低壓接觸器、低壓熔斷器等設備，實現過載、短路、欠壓保護及電流分配功能。

　　二、功能特性

　　電壓轉換：通過電磁感應原理將10kV高壓轉換為適配用電設備的低壓(如0.4kV)，滿足民用和工業用電需求。

　　多重保護：集成過載、短路、接地等保護裝置，實時監測電流、電壓等參數，異常時迅速切斷電路，保障電力系統安全。

　　智能監控：搭載傳感器、數據采集模塊、通信模塊和監控軟件，實現電流、電壓、溫度等關鍵參數的實時采集與遠程傳輸，支持自動控制功能。

　　三、技術要求

　　機械與電氣性能：

　　高壓部分：額定工作電壓10kV，最高工作電壓12kV，額定電流630A，額定頻率50Hz，額定短路開斷電流50kA(熔斷器)，額定熱穩定電流20/2kA/s，1min工頻耐壓(對地和相間/隔離斷口)42/49kV(有效值)。

　　低壓部分：額定工作電壓500V，額定絕緣電壓500V，1min工頻耐壓(對地和相間/隔離斷口)2/2.5kV(有效值)，額定電流至2500A(主母線)/1000A(分支母線)，額定短路開斷電流50kA(峰值)，額定頻率50Hz。

　　變壓器部分：額定容量20kVA～630kVA，噪聲≤55dB(A)(距離變壓器1m處)，接線方式為中性點直接接地。

　　防護等級：外殼防護等級需達到IP54，確保防塵、防水性能。

　　四、應用場景

　　城市建設：廣泛應用于新建高層住宅小區、賓館酒店、商場等場所，滿足對電力供應建設速度和靈活配電的需求。

　　工礦企業：適用于負荷變化大、電力質量要求高的企業，縮短供電半徑，降低線路損耗，提升末端電壓質量。

　　新能源領域：在風力發電站、太陽能發電站等場景中，作為新能源發電的配套設備，實現電力的穩定輸出與分配。
