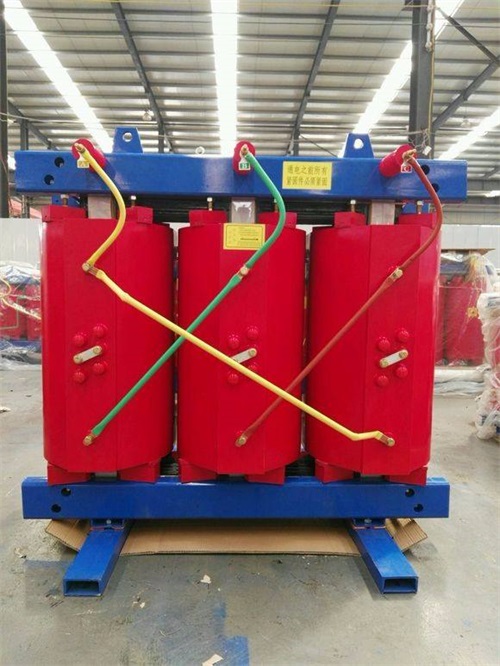

scbh15非晶合金干式變壓器

　　SCBH15非晶合金干式變壓器技術解析與應用指南

　　SCBH15非晶合金干式變壓器是新一代高效節能配電設備，采用非晶合金鐵芯與干式絕緣結構，兼具低損耗、高可靠性及環保特性。以下從技術原理、性能優勢、應用場景及選型建議四方面系統解析，并提供實用指導。

　　一、SCBH15技術原理與核心特性

　　非晶合金鐵芯

　　材料特性：非晶合金為快速凝固的金屬玻璃，原子排列無序，磁導率高、矯頑力低(僅為硅鋼片的1/5~1/10)，可顯著降低鐵損。

　　鐵損對比：SCBH15空載損耗較S13硅鋼片變壓器降低60%~70%，較SCB14干變降低20%~30%。

　　干式絕緣結構

　　環氧樹脂澆注：采用H級(180℃)環氧樹脂真空澆注，耐熱、防潮、阻燃，適用于室內外環境。

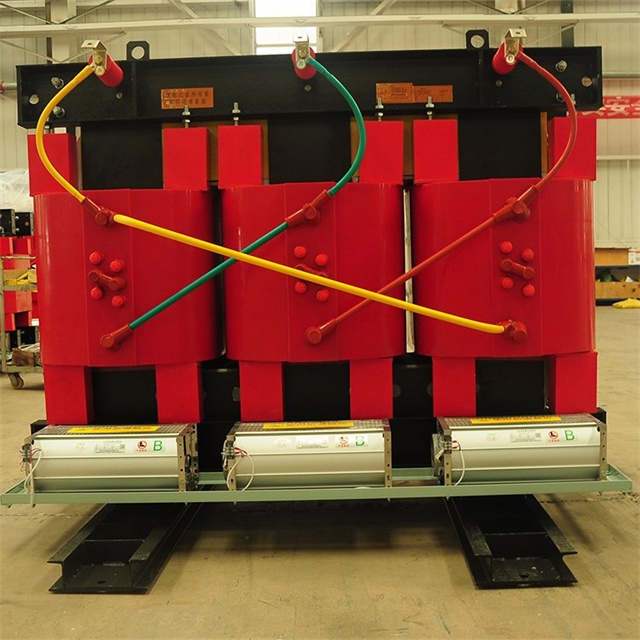

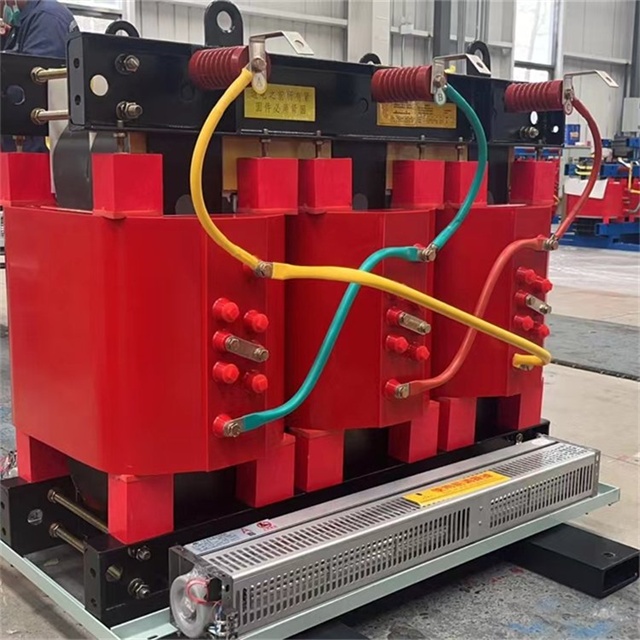

　　散熱設計：優化線圈結構與通風道，自然冷卻(AN)或風冷(AF)可選，滿足不同負載需求。

　　能效等級

　　國標要求：符合GB 20052-2020《電力變壓器能效限定值及能效等級》一級能效標準。

1. • 典型損耗（以1000kVA為例）：

     型號	空載損耗（W）	負載損耗（75℃/W）	總損耗降低率（vs S13）
     SCBH15	380	7200	65%
     SCB14	900	7800	30%

　　二、SCBH15性能優勢與經濟性分析

　　節能效益顯著

　　年節電量計算：以1000kVA變壓器為例，負載率50%、年運行8000小時、電價0.8元/kWh時：

　　SCBH15年損耗：380(空載) + 7200×0.52(負載損耗) = 2180W

　　S13年損耗：1300(空載) + 10500×0.52 = 3925W

　　年節電量：(3925-2180)×8000 = 13.96萬kWh，年節省電費約11.2萬元。

　　全生命周期成本低

　　初始投資：SCBH15較SCB14高約15%~20%，但通過節能可在3~5年內收回成本。

　　維護成本：干式結構無需換油，免維護周期長達20年，故障率較油變降低80%。

　　環保與可靠性

　　低碳排放：非晶合金生產能耗僅為硅鋼片的1/5，全生命周期碳排放減少40%。

　　過載能力強：H級絕緣允許短時(≤2小時)1.3倍過載，適應負荷波動。

　　三、SCBH15應用場景與選型建議

　　典型應用場景

　　數據中心：對能效與可靠性要求高，SCBH15空載損耗低，減少PUE(能源使用效率)值。

　　新能源發電：風電、光伏電站配套升壓變壓器，適應戶外惡劣環境。

　　軌道交通：地鐵、高鐵牽引供電系統，需高過載能力與防火性能。

　　商業建筑：醫院、學校、商場等，降低運行成本并符合綠色建筑標準。

　　選型關鍵參數

　　容量選擇：根據負載率優化，避免“大馬拉小車”(如長期負載率<30%時，建議降容)。

　　冷卻方式：

　　自然冷卻(AN)：適用于負載率≤70%、環境溫度≤40℃的場景。

　　風冷(AF)：負載率>70%或環境溫度高時選用，過載能力提升30%。

　　防護等級：IP20(防觸電)或IP23(防淋水)，戶外使用需加裝防護罩。

　　安裝與運維建議

　　安裝空間：變壓器四周需留≥800mm散熱通道，頂部空間≥1000mm。

　　環境控制：配電室溫度≤40℃、濕度≤90%，無腐蝕性氣體與導電塵埃。

　　監測系統：配置智能溫控儀，實時監測繞組溫度(報警閾值130℃)、負載電流及環境參數。

　　四、SCBH15與同類產品對比
